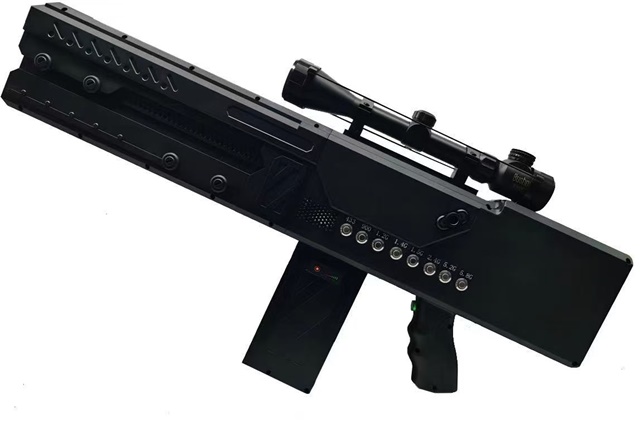

藍關SC-17P無人機反制設備
八頻段手持式無人機干擾儀
近幾年，無人機市場增長迅猛，隨著大疆、極飛、零度智控等廠家的大規模研發和生產，使得商用無人機極具性價比，普及程度越來越高。然而，國內對無人機，尤其是“黑飛”無人機的監管還處于空白狀態。空中飛行的微型無人機黑飛比例約為90%，這給空中監管、空中安全造成極大的隱患。
“黑飛”無人機傷人損物事件時有發生，僅2016年下半年就發生了幾百起的事故，如逼停航班、大型活動墜落傷人等。近期有加拿大航班事故、寧波黑飛高速傷人，可見黑飛無人機隱藏大量安全隱患。面對黑飛無人機監管的空白，唯有采取強有力的反制措施，以保障空中的安全。
河南鑫凱科技作為卓越的安檢安防設備供應商，自主研發了無人機干擾儀，藍關SC-17P該設備可以針對衛星定位信號進行干擾屏蔽，包括：GPS/北斗/格洛納斯/伽利略；同時可對無人機常用的Wi-Fi及遙控頻段進行干擾屏蔽，迫使無人機遙控、圖傳、定位等信號中斷，達到使無人機返航、懸停、迫降的效果，該設備功能強勁，干擾距離遠，有效距離可達2公里。
范圍
本標準規定了定向便攜式無人機干擾攔截儀（以下簡稱攔截儀）的技術要求、試驗方法。
本標準適用于定向便攜式無人機干擾攔截儀產品。
無線通信必需保證足夠的載干比（信噪比）,才能有效接收，完成通信。無人機干擾儀是通過產生與無人機接收同頻的干擾信號，來破壞無人機接收條件，切斷無人機與遙控傳輸之間通信連接，達到干擾無人機的效果。
產品功能
1、切斷無人機和控制者之間的一切聯絡：無人機遙控器失靈。
2、無人機地面控制接收不到航拍的圖片、視頻；
3、無人機無法定位；干擾儀可迫使無人機返航或者迫降
產品特點
◎管制模式∶區域外驅離、區域內壓制起飛和強制降落;
◎模塊化設計：設備由主機、手柄、瞄準鏡、電池、背帶等模塊，各模塊可拆卸
◎多波段電磁發射∶ 可管制各種類無人機，如∶ 國產、日本、美國、歐盟所產民用、商用及航拍無人機;
◎主機結構∶ 自帶散熱系統，六系鋁合金材質，散熱效果高于普通鋁合金材質;
◎ 采用超高頻寬帶無縫干擾技術
◎主機發射模式：主機具備發射按鍵，可在安裝電池、不安裝發射手柄的條件下發射干擾信號
◎ 反制器具備使無人機返回起航點和無人機原地降落兩種干擾模式(需被干擾無人機支持失聯返航和失聯降落功能)。
◎ 有效功率（信道功率）高，干擾距離大。
◎ 有效分段，只干擾無人機控制和視頻傳輸頻率，不會對其他的頻率造成干擾。
◎ 進口器件。緩啟動電路設計可避免機械開關產生的打火現象，集成度高工作穩定
|
工作原理 |
無線電干擾壓制 |
||
|
作用對象 |
無人機圖傳、飛控鏈路、導航信號 |
||
|
工作頻段 |
輸出端 |
工作頻率 |
備注 |
|
433M |
420MHz~450MHz |
八頻段獨立開關設計 |
|
|
900M |
890MHz~940MHz |
||
|
1.2G |
1150MHz~1250MHz |
||
|
1.4G |
1350MHz~1400MHz |
||
|
1.5G |
1550MHz~1620MHz |
||
|
2.4G |
2400MHz~2500MHz |
||
|
5.2G |
5150MHz~5250MHz |
||
|
5.8G |
5700MHz~5850MHz |
||
|
模塊化設計 |
.模塊化設計：設備由主機、手柄、瞄準鏡、電池、背帶等模塊 ，各模塊可拆卸 |
||
|
覆蓋角度 |
水平：-45°~45° |
||
|
主機發射模式 |
主機具備發射按鍵，可在安裝電池、不安裝發射手柄的條件下發射干擾信號 |
||
|
最大同時發射頻段數 |
8段 |
||
|
干擾模式 |
具備使無人機返回起航點和無人機原地降落兩種干擾模式（需被干擾無人機支持失聯返航和失聯降落功能） |
||
|
可同時反制數量 |
≥10架次 |
||
|
有效反制距離 |
≥1.5km |
||
|
干擾成功率 |
≥95% |
||
|
攔截響應時間 |
<3s |
||
|
工作溫度 |
–35℃～55℃ |
||
|
整機功耗 |
<150 |
||
|
供電電壓 |
220V交流 |
||
|
主機尺寸 |
710*290*70±5mm |
||
|
整機重量 |
≤5.5kg |
||
干擾功率： 干擾功率是一定的,無阻擋空間的干擾距離是由路徑衰減和控制遙控傳輸信號電平共同決定的，下表給出了距離與路徑衰減的對照表。再由干擾儀輸出信道功率、遙控信號電平、覆蓋線增益即可確定覆蓋半徑。如下式：
Pch+Gat-L-FAF≥Prx
|
Pch : |
干擾儀輸出的信道功率最小值 |
|
Gat : |
天線增益 |
|
L : |
路徑衰減 |
|
FAF : |
路徑損耗附加值，取6-8dB |
|
Prx : |
接收信號強度 |
式中距離與衰減對照表
L=32+ 20logd +20logf+ FAF f以兆赫茲為單位 d 以千米為單位的距離
|
距離 |
900MHz 衰減（dB） |
1575MHz 衰減（dB） |
距離 |
2400MHz 衰減（dB） |
5800MHz 衰減（dB） |
|
1 |
38 |
44 |
25 |
66 |
72 |
|
2 |
44 |
50 |
30 |
67.5 |
73.5 |
|
3 |
48 |
54 |
35 |
69 |
75 |
|
4 |
50 |
56 |
40 |
70 |
76 |
|
5 |
52 |
58 |
45 |
71 |
77 |
|
6 |
53.5 |
59.5 |
50 |
72 |
78 |
|
7 |
55 |
61 |
60 |
73.5 |
79.5 |
|
8 |
56 |
62 |
70 |
75 |
81 |
|
9 |
57 |
63 |
80 |
76 |
82 |
|
10 |
58 |
64 |
90 |
77 |
83 |
|
15 |
61.5 |
67.5 |
100 |
78 |
84 |
|
20 |
64 |
70 |
200 |
84 |
90 |
配置清單
|
序號 |
名稱 |
單位 |
數量 |
|
1 |
主機 |
臺 |
1 |
|
2 |
電池 |
塊 |
1 |
|
3 |
握把（電源啟動鍵） |
個 |
1 |
|
4 |
瞄準鏡 |
套 |
1 |
|
5 |
背帶 |
根 |
1 |
|
6 |
充電器 |
套 |
1 |
|
7 |
使用說明書 |
份 |
1 |
|
8 |
保修卡 |
份 |
1 |
|
|
合格證 |
份 |
1 |
